Netzsteuerung der Zukunft durch kommunizierende Ladestationen

Das von der TH Köln in den USA patentierte und in der EU zum Patent angemeldete Verfahren könnte auch für andere Abnehmer wie Wärmepumpen eingesetzt werden.

Wenn Privathaushalte künftig verstärkt auf elektrische Lösungen für Mobilität und Heizung setzen, könnten gleichzeitige Ladevorgänge ein Problem für das Stromnetz darstellen – gerade wenn durch bessere Technik die Ladeleistung der einzelnen Geräte steigt. Um das Netz leistungsfähiger zu machen, wären kostspielige und zeitaufwändige Investitionen der Betreiber notwendig. Im schlimmsten Fall könnten keine weiteren Wallboxen oder Wärmepumpen mehr angeschlossen werden.

Ladestationen agieren im Schwarm

„Wir haben eine dezentrale Lösung erfunden, um den jetzt anstehenden Schub der Elektrifizierung zu bewältigen: Intelligente Ladestationen, die den Zustand des Stromnetzes in ihrer Umgebung messen, mit anderen Boxen kommunizieren und die Ladevorgänge koordinieren. So entsteht ein ‚Schwarm Netz‘“, erklärt Prof. Dr. Eberhard Waffenschmidt, der die Technik zusammen mit Prof. Dr. Ingo Stadler und wissenschaftlichen Mitarbeitenden am Institut für Elektrische Energietechnik der TH Köln entwickelt hat.

Dafür möchten sie eine handelsübliche Ladebox um zwei Komponenten ergänzen: Ein Messgerät, das den Zustand und die aktuelle Belastung des Stromnetzes in der Umgebung ermittelt, und ein Kommunikationsmodul, das über die Stromleitung Informationen an angrenzende Ladeboxen versendet. „Wenn in Zukunft in einer Nachbarschaft mehrere solcher Boxen verbaut sind, bilden diese einen Verbund, der den Zustand des Netzes bis zur nächsten Trafostation ‚kennt‘. Besteht Ladebedarf, wird dieser mittels unseres Algorithmus zwischen den Boxen abgestimmt. Denn für die meisten Nutzer*innen ist es unerheblich, ob etwa das Elektroauto um 20 Uhr oder nachts um 3 Uhr geladen wird. Für das Netz bedeutet ein verteiltes Laden aber eine geringere Belastung“, so Waffenschmidt.

Praxistest geplant

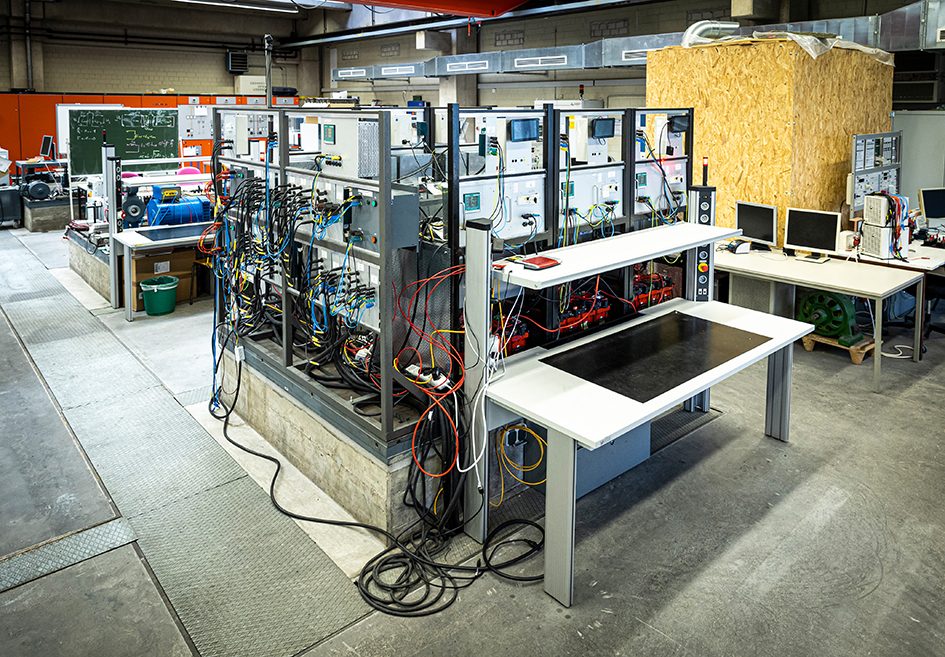

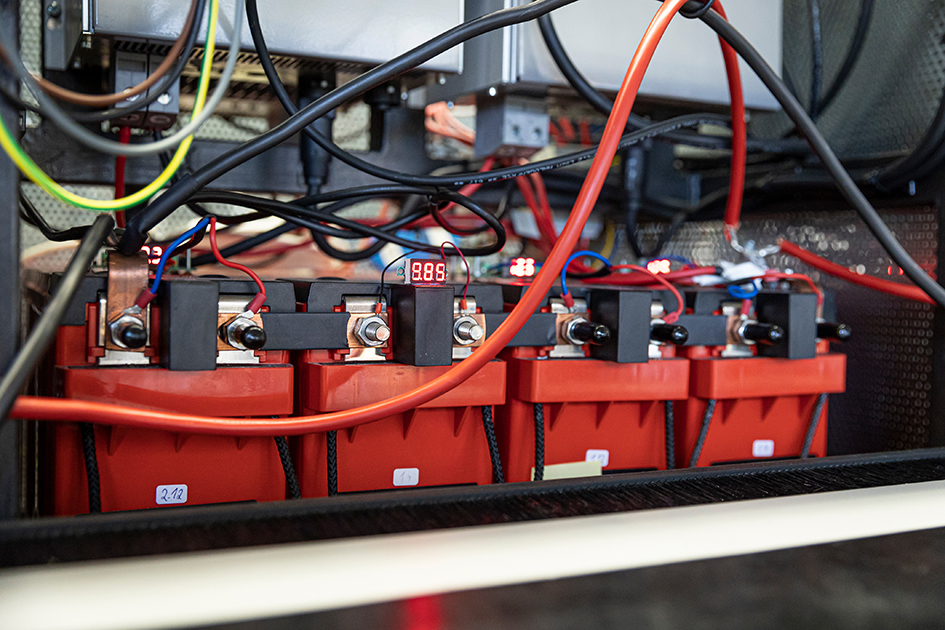

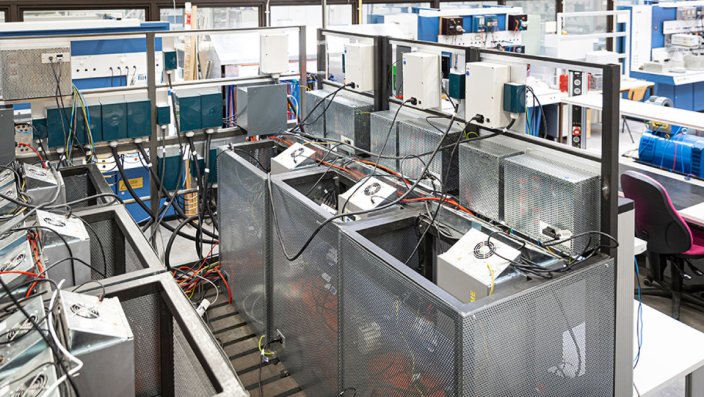

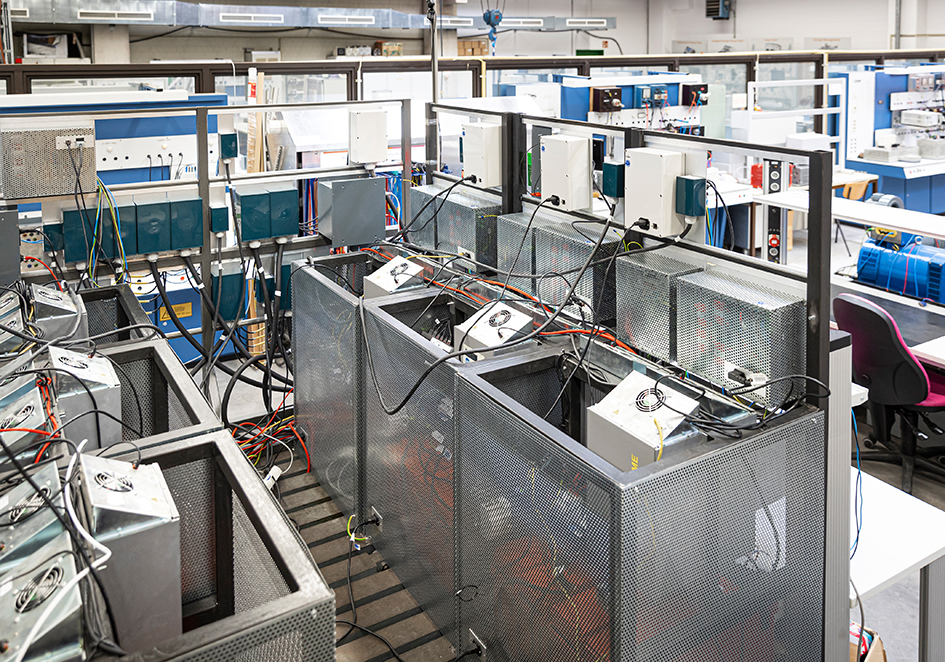

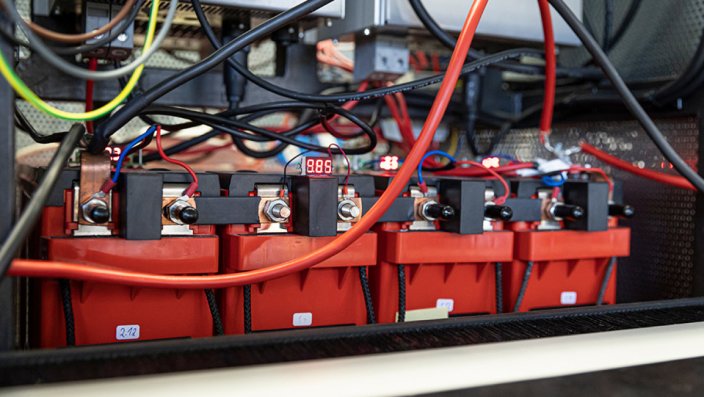

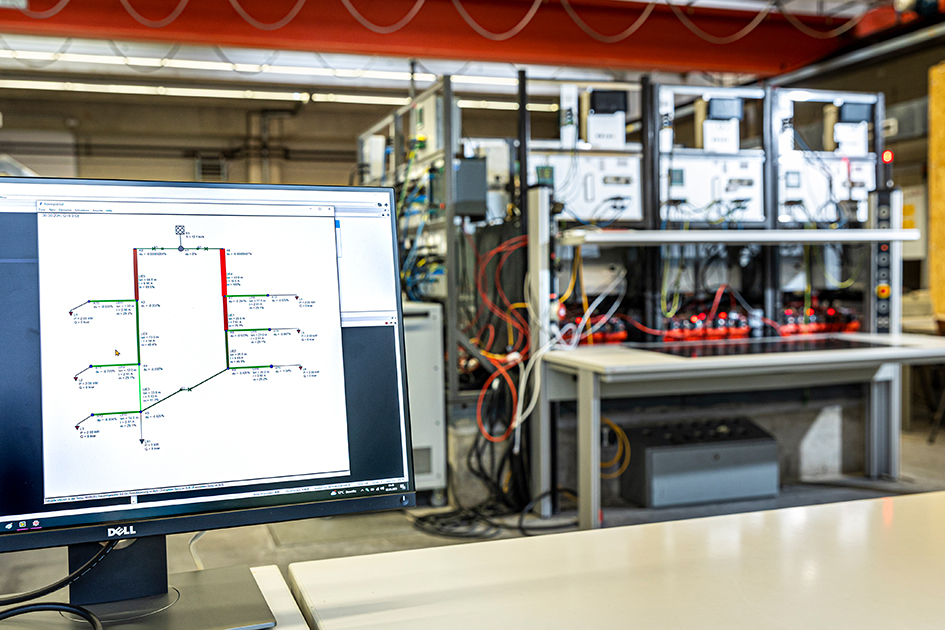

Bislang wurde die Funktionsweise des Systems auf einem Versuchsstand in den Laboren der TH Köln entworfen und erprobt. In einem Folgeprojekt sollen in Kooperation mit einem Netzbetreiber ein Realtest durchgeführt und für die Wallbox seriennahe Funktionsmuster entwickelt werden. Darüber hinaus ist ein Modul angedacht, das an bestehende Ladestationen angeschlossen werden kann und diesen dann als Add-on die neuen Funktionen ermöglicht. „Wichtig ist uns, dass wir allen Nutzer*innen einen niedrigschwelligen Einstieg ermöglichen. Ob neue Ladebox oder Add-on – die Nutzung einer intelligenten Netzsteuerung soll ohne aufwändige Installation möglich sein“, sagt Waffenschmidt.

Das Forschungsvorhaben wurde über drei Jahre im Rahmen des internationalen Projekts Progressus durchgeführt, an dem europaweit über 20 Partner*innen aus Wissenschaft und Wirtschaft beteiligt sind. Progressus möchte einen Beitrag dazu liefern, das Energienetz vom reinen Verteilnetz zum intelligenten Stromnetz, dem sogenannten „SmartGrid“, umzubauen. Gefördert wurde das Projekt von der Europäischen Kommission über das Programm Electronic Components and Systems for European Leadership.
