Entwicklung eines Restaurierungskonzeptes für ein Glasobjekt

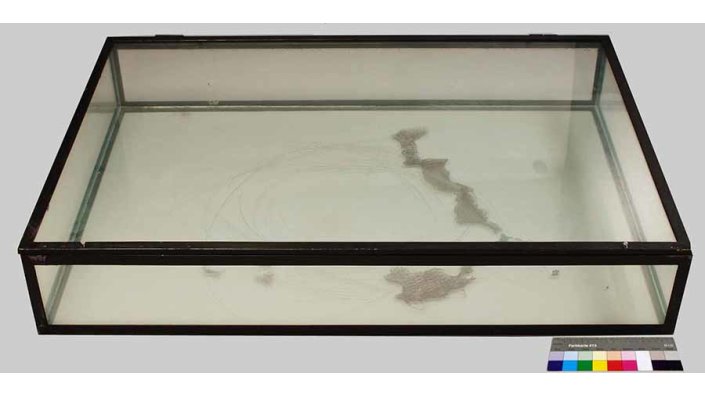

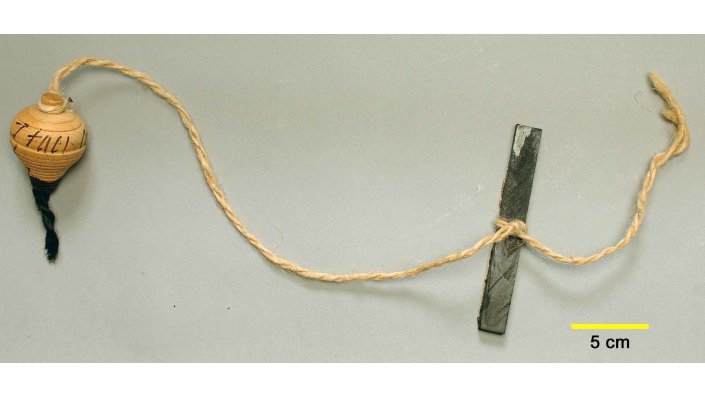

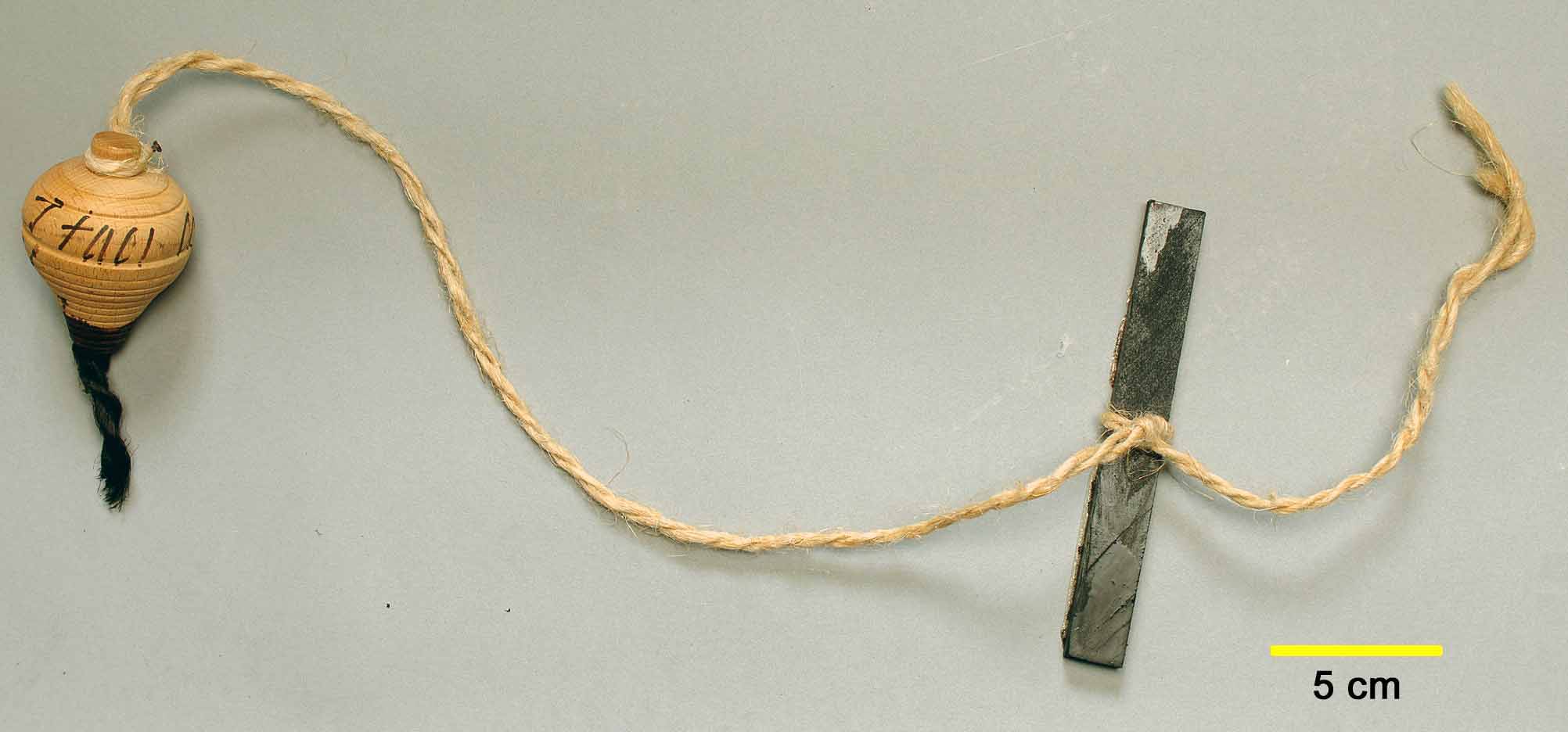

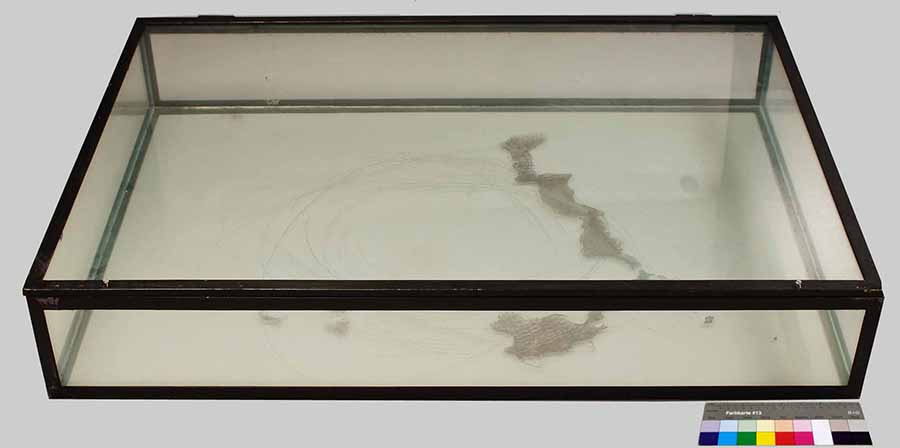

Gegenstand dieser Masterarbeit ist das Glasobjekt "LA FERDINANDA (In der Mitte des Ozeans)" von Rebecca Horn aus dem Jahre 1981. Die gläserne Kastenkonstruktion (69,8 x 99,8 x 16,8 cm) ist im Innern sowohl bemalt als auch beschriftet. Zudem ist hier ein Schwerkraftpendel montiert. Aufgrund seines Erhaltungszustandes ist das Objekt nicht präsentationsfähig. Das Pendel ist herabgefallen und die schwach gebundene Farbschicht löst sich von dem Glasträger.
Das wesentliche Ziel der Arbeit besteht darin, die Präsentationsfähigkeit des Kunstwerkes wieder herzustellen. Um dies zu erreichen, gilt es ein Restaurierungskonzept zu entwickeln. Im Mittelpunkt der Untersuchung steht die Konsolidierung der Farbschicht auf dem Glasträger.

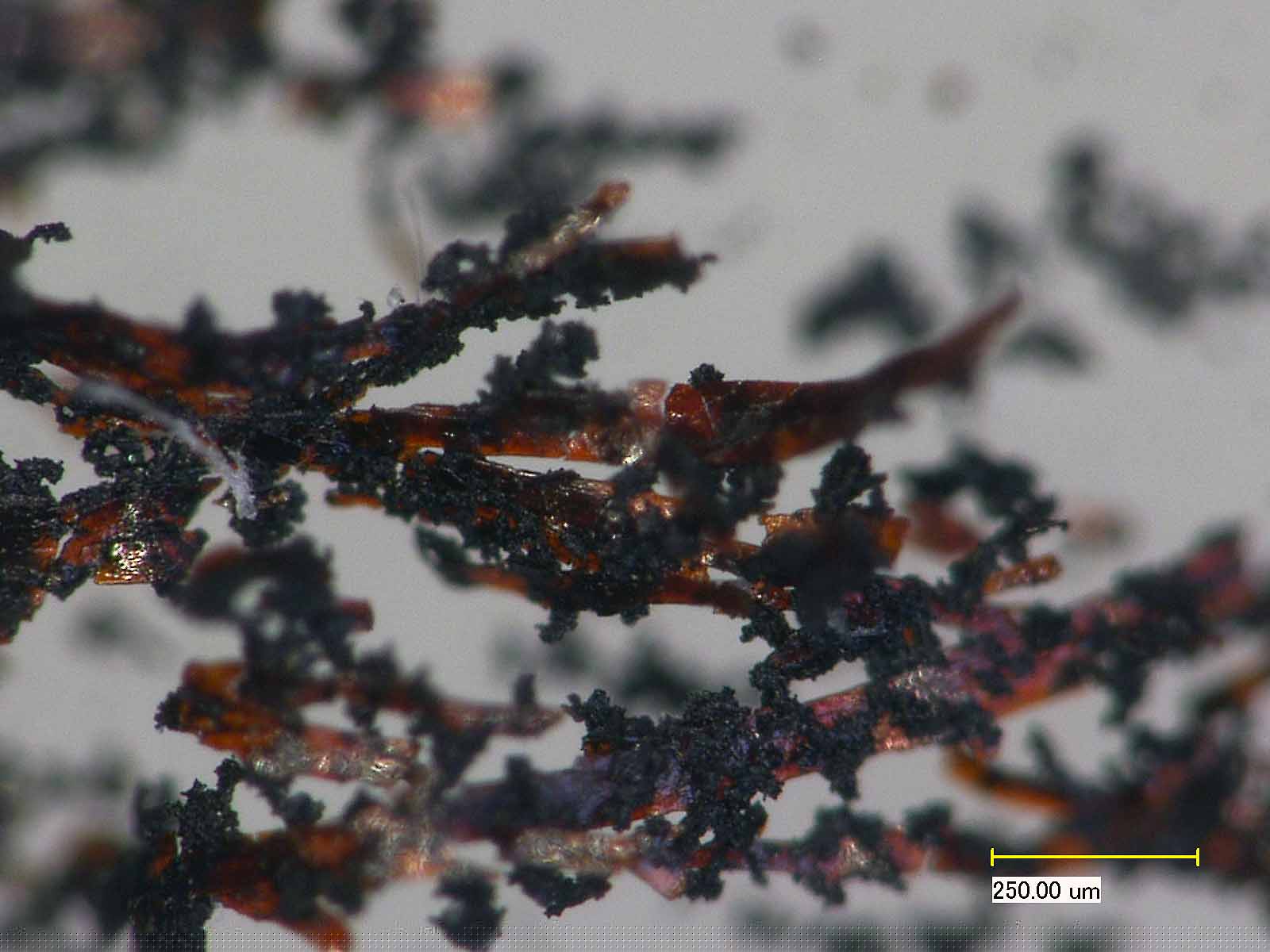

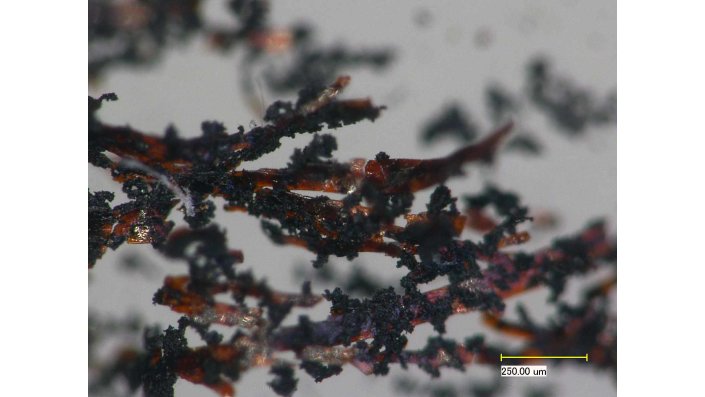

Die Hauptproblematik ist der Haftungsverlust des Farbauftrages, der aus einer Ausmischung von mindestens zwei Farbstoffen besteht. Die Farbstoffteilchen liegen einzeln oder in Agglomeraten und in großen Teilen schwach gebunden vor. Bei mikroskopischer Vergrößerung ist zu erkennen, wie spröde und spannungsreich das Farbmaterial ist; die einzelnen Teilchen bzw. Agglomerate stehen mehr oder weniger senkrecht hoch. Außerdem geraten die Farbstoffteilchen bei der kleinsten mechanischen Beanspruchung in Bewegung. Stellenweise ist es bereits zum Verlust von Farbmaterial gekommen. Die Ursache für das Schadensbild ist der Kohäsionsverlust innerhalb der Farbschicht bzw. zwischen den einzelnen Farbstoffteilchen und der Adhäsionsverlust zwischen Farbauftrag und Glas. Dies wiederum ist die Folge aus dem Mangel an Bindemittel in dem applizierten Farbmaterial. Die Bindemittelarmut des Farbmaterials kann sowohl eine maltechnische oder klimatische Konsequenz sein, als auch aus Abbaureaktionen von bindenden Substanzen resultieren.

Ziel ist es, die strukturelle Festigung innerhalb des Farbauftrages (Kohäsion) sowie die Fixierung dessen auf dem Glasträger (Adhäsion) herzustellen. Zu diesem Zweck wird theoretisch auf die Anforderungen, die sich durch die Materialeigenschaften des Glasträgers und des Farbauftrages ergeben, eingegangen. Außerdem werden Löslichkeitstests mit reinen Lösemitteln, Lösemittelgemischen und Lösemitteln in Form von Dampf und Aerosol durchgeführt. Des Weiteren wird die Qualität der Benetzung verschiedener Lösemittel auf Glas überprüft.

Anhand des zuvor erstellten Anforderungsprofils können folgende Auswahlkriterien festgelegt

Unter Berücksichtigung der Auswahlkriterien wurde eine Materialvorauswahl getroffen. Die ausgewählten Klebemittel-Lösemittel-Systeme sind in Tabelle 1 aufgelistet.

Um die Klebemittel-Lösemittel-Systeme der Vorauswahl auf ihre Anwendbarkeit und Effektivität bei einer Konsolidierungsmaßnahme zu überprüfen, werden verschiedene Versuche durchgeführt.

Festlegung der Applikationstechnik

• Versuche mit dem Ultraschallvernebler
• Versuche mit dem BELO Dosiergerät

Untersuchung künstlich gealterter Klebemittelfilme
Die Klebemittel-Lösemittel-Systeme werden in Filmen auf Glasträgern appliziert und im Bewitterungsschrank Global-UV-Testgerät Typ UV 200 der Firma Weiss für 336h unter UV-Strahlung und für 686h unter wechselnden Klimabedingungen gealtert.

Untersuchung der optischen Veränderung
Zum einen gilt es wahrnehmbare Veränderungen der Klebemittelfilme zu untersuchen. Zum anderen sind Farbmessungen mit dem Farbmessgerät Datacolor International durchzuführen anhand derer nach DIN 6167⁵ die Vergilbungszahl der Materialien ermittelt werden kann.

Prüfung des Adhäsionsvermögens
Um das Adhäsionsvermögen zu überprüfen, findet der Gitterschnittprüfer CC 200 der Firma Thermimport Qualitiy Control (TQC) nach DIN ISO 2409⁶ Verwendung. Durch das Einritzen eines Rasters und einen anschließenden Klebebandtest kann das Adhäsionsvermögen der Klebemittelfilme auf dem Glas bewertet werden.

In Tabelle 2 werden die Ergebnisse zusammenfassend aufgeführt.

Nach dem Ausschlussverfahren können die Konsolidierungslösungen mit einem rot markierten „X“ ausgeschlossen werden. Im Umkehrschluss stellt Konsolidierungslösung Nr. VI (ORMOCER-G/Paraloid B72) mit einer positiven Bewertung in allen aufgeführten Kategorien die optimale Konsolidierungslösung für die Maßnahme dar. Hinsichtlich der Applikationstechnik bleibt festzuhalten, dass sich das BELO Dosiergerät für die Konsolidierungsmaßnahme eignet.

Rezept der Kosolidierungslösung
ORMOCER-G (Ethylacetat : 2- Butoxythanol, 2:1), 80%
Paraloid B72, 20%
2 % in Ethylacetat

Applikationsgerät
Für die Applikation der Konsolidierungslösung wird das BELO Dosiergerät mit einer VIEWEG Dosiernadel (Innendurchmesser 0,11mm) bestückt.

Ablauf

1. Schritt:
Konsolidierung der instabilen Farbbereiche.

2. Schritt:
Niederlegen der aufstehenden Farbstoffteilchen.

3. Schritt:
Kontrolldurchgang, bei dem das Konsolidierungsergebnis an der gesamten Fläche überprüft wird. Gegebenenfalls muss die Konsolidierungslösung ein zweites Mal partiell appliziert werden.

Die allgemeine Zielsetzung, ein Maßnahmenkonzept für das Objekt von Rebecca Horn zu entwickeln, konnte erreicht werden. Als Hauptproblematik wurde der schwach gebundene Farbauftrag auf dem Glasträger bzw. dessen Konsolidierung erkannt. Ergebnis dieser Arbeit ist ein geprüftes Konzept hinsichtlich des geeigneten Konsolidierungsmittels sowie der geeigneten Konsolidierungsmethode. Die besten Ergebnisse in allen Kategorien erzielte die Konsolidierungslösung bestehend aus dem als Haftvermittler fungierenden siliziumorganischen ORMOCER-G (Ethylacetat: 2-Butoxythanol, 2:1) und dem Acrylharz Paraloid B72 (80:20) gelöst in dem schnellflüchtigen Lösemittel Ethylacetat (2%). ORMOCER-G kann aufgrund seiner organisch-anorganischen Eigenschaften stabile adhäsive Verbindungen zu anorganischen (Glas) und organischen (Farbauftrag) Materialien ausbilden. Die Applikationsmethode mit dem BELO Dosiergerät ist für die Anwendung an der sehr fragilen Farbschicht geeignet.
Im Anschluss an das MA-Projekt konnte die Konsolidierungsmaßnahme vollständig umgesetzt und die Farbschicht erfolgreich gefestigt werden. Somit können die Untersuchung und das Konzept der Maßnahme als Beispiel für die Bearbeitung vergleichbarer Objekte mit schwach gebundenen polar löslichen Farbschichten auf Glas oder anderen Trägern dienen.

1. Betreuer: Prof. Dr. Gunnar Heydenreich
2. Betreuer: Silke Zeich

2012-2013
