Labor für Automatisierte Fertigung

Die fertigungstechnischen Labore

Die TH Köln bietet den Studierenden am Campus Gummersbach eine umfassende Einführung in die Grundlagen der Fertigungstechnik.
Das Fertigungstechnische Labor verbindet die grundlegenden spanenden Fertigungsverfahren Sägen, Bohren, Drehen und Fräsen mit den Möglichkeiten der Automatisierten Fertigung. Die Studierenden haben hier die Möglichkeit, das erlernte theoretische Wissen aus der Fertigungstechnik, der Auto­matisierten Fertigung und der Steuer- und Regelungstechnik in praxisnahen Situationen kennenzu­lernen und zu vertiefen.

Die verfügbare Maschinentechnik bedarf einer umfassenden Überarbeitung in deren Zuge auch die Verbindung der Fertigungstechnischen und des Steuer- und Regelungstechnischen Labore erfolgen wird.

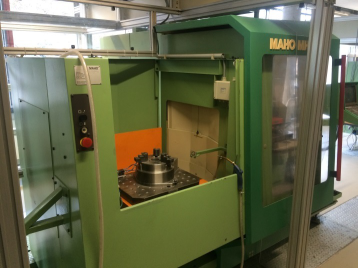

Labor automatisierte Fertigung - MAHO MH600S (Bild: Prof. Dr. Zwanzig)

Bearbeitungszentrum – MAHO MH600S

Technische Daten:

• Verfahrwege ca.: X: 600mm,Y: 500mm, Z: 450mm
• NC-Rundtisch (Aufspannflaeche): ca. Ø 230mm
• Drehzahl: 6300 U/min
• Fräskopf schwenkbar
• Werkzeugmagazin für 24 Werkzeuge
• Werkzeugaufnahme: SK 40
• Gesamtanschlusswert: 20 kVA
• Gewicht ca.: 4.900 kg

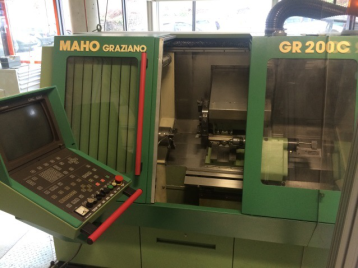

Labor automatisierte Fertigung - MAHO Graziano GR200C (Bild: Prof. Dr. Zwanzig)

Drehmaschine – MAHO Graziano GR200C

Technische Daten:

• Verfahrwege ca.: X: 170mm, Z: 350mm
• Bearbeitungslänge: 495mm
• Futter-Durchmesser: 220mm
• Drehzahl: 6000 U/min
• Werkzeugmagazin für 24 Werkzeuge
• Gesamtanschlusswert: 13 kVA
• Gewicht ca.: 2.500 kg

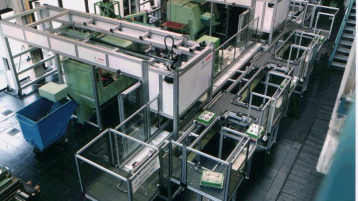

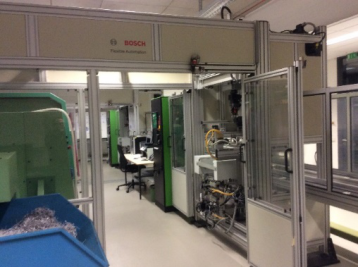

Labor automatisierte Fertigung - Fertigungsautomation – BOSCH (Bild: Prof. Dr. Zwanzig)

Fertigungsautomation – BOSCH

Technische Daten:

• Portallader zur automatischen Bestückung der Fräsmaschine und Drehmaschine
• Transporteinrichtungen zum Teiletransport zwischen den Maschinen
• Möglichkeit zur Ausschleusung einzelner Bauteile und manueller Bearbeitung
• Verschiedene Greifer-Geometrien
• Länge der Transportstrecke: 25m

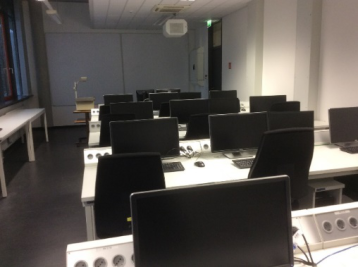

Labor automatisierte Fertigung - PC-Labore für die Planung und Programmierung (Bild: Prof. Dr. Zwanzig)

PC-Labore für die Planung und Programmierung

• 4 Fabrikplanungsarbeitsplätze
• Software VisTable auf allen Rechnern
• Großbildschirme zur 3D-Darstellung

sowie

• 15 PC-Arbeitsplätze
• Software Opus zur WZM-Programmierung auf allen Rechnern
• 5 x VisTable - Arbeitsplätze
• Beamer und Overhead-Projektor
